Situation
La propriété est située en dordogne, commune de fleurac en bordure de la route départementale n°31
Maquette 1/10ème vue 3/4
Un aperçu très utile de l'ossature bois et de la charpente
Pignon sud de la maquette
Les bottes de pailles de dimensions 90x45x36cm vont se placer entre les poutres en I de la dalle, entre les montants et entre les poutres en I des rampants: isolation intégrale en paille !
Les fondations
La maison repose sur une semelle filante en béton armé
Le soubassement
Des blocs à bancher sont empilés à sec avant de recevoir le béton pour constituer un soubassement qui mettra la structure bois au minimum à 30cm du niveau du sol
Le bois Juin 2007
Le bois choisi est du pin douglas qui n'aura pas besoin de traitement et reconnu pour ses qualités mécaniques. Il provient des forêts de Corrèze (+/-100km de distance du chantier)
Le bois Juin 2007
Le bois de l'ossature est directement livré sur le terrain: un semi complet de 31m3
Le sciage du bois pour la structure 22.06.07
Nous faisons appel à une scierie mobile pour tout débiter le bois sur place: pratique et deux fois moins cher que du bois livré déja coupé

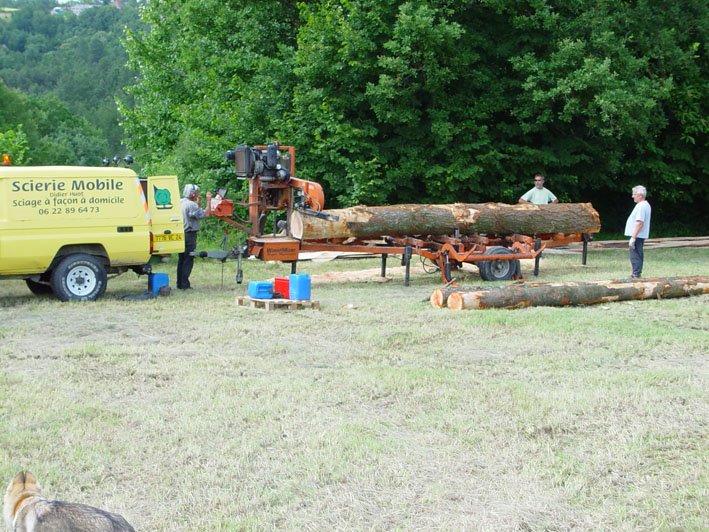

Le sciage des grumes
Un élévateur est loué pour l'occasion, indispensable pour déplacer les billes...(de bois) et pour ranger les sections coupées
La scie mobile au travail
Les grumes sont directements posées sur le banc de scie
Le sciage de la structure
Les chevrons, bastaings et autres madriers seront ensuite disposés à plat sur palettes, taquetés et mis à l'abris en attendant d'être utilisés
La fabrication poutres en I
Il est alors possible de construire les premières pièces à placer: les poutres en I de la dalle. 36 pièces de 4.25m et 12 de 3.25m qui reposeront sur une lisse basse boulonnée sur le soubassement béton
La pose poutre en I
Ces poutres sont vissées sur la lisse basse, écartées entre elles de la largeur d'une botte de paille soit 45cm
La pose des poutres en I de la dalle
Ces poutres permettent d'isoler très éfficacement et constituent un plancher technique bien pratique pour passer ensuite électricité, ventilation, eau et écoulements
Les montants
Les premiers poteaux d'angles sont posés, ils sont constitués de trois bastaings (5x15cm) boulonnés entre eux
La pose des montants
Ensuite vient le tour des autres poteaux d'angle, intermediaires et des montants, le tout espacé de la longueur d'une botte de paille: 90cm
La pose des montants
Le cadre continu à l'aplomb des fondations
Le montage charpente 26.09.07
Un coup de main éfficace d'un charpentier de Rouffignac et de son maxi-élévateur nous rend la tache plus facile
Le montage charpente 26.09.07
Enfin, on pose la première des 4 fermes que l'on a construite au sol
Le montage charpente 26.09.07
Avec un ciel bien chargé, entre deux grains nous mettons en place les fermes les une après les autres. Elles sont ensuite boulonnées au cadre
Le montage charpente 26.09.07
Les quatres fermes sont placées
Le montage charpente 26.09.07
La maison commence a prendre forme
La panne faitière 10 2007
Des contrefiches sont fixées pour rigidifier encore l'ensemble. Le chantier s'arrète pendant l'hiver puisque je dois concentrer mon attention à une formation, il reprendra mi mai avec la pose des poutres en I des rampants, la couverture, le remplissage en paille... à suivre...
Le chantier reprend enfin
Nous reprenons la construction par des renforts de structure (contrefiches) et des platteformes pour accéder à tous les étages de la charpente
La pose des solives
Pour la partie aménagée de l'étage en mezzanine nous disposons les solives (8x20) traitées uniquement à l'huile de lin
Une aide venue du ciel !
Afin de poser les éléments de la charpente une grue a été indispensable

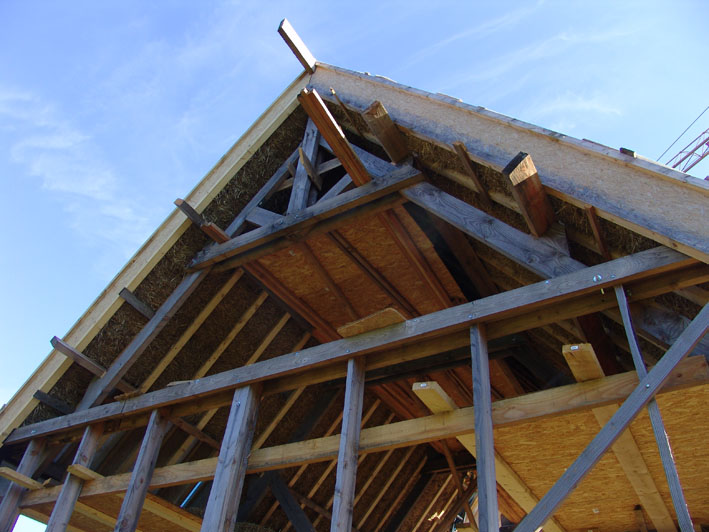

Les rampants en I
Voici les chevrons surdimensionnés pour recevoir directement les bottes de paille coincées entre

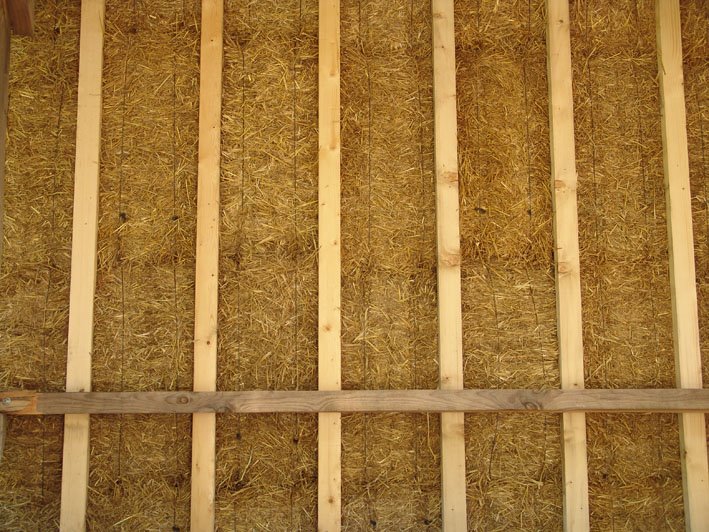

L'isolation du toit
Une vue intérieur des bottes de paille entre les poutres en I. En finition nous recouvrirons de lambris
Pose de la dernière panne faitière
En continuité de la maison, un abri non fermé utile pour garer la voiture et mettre du bois à l'abri
Mon Beau père et moi...08 2008
La charpente achevée, nous pouvons commencer le lattage. Notez sur ce type de charpente le petit retour en bas de toiture : le coyau

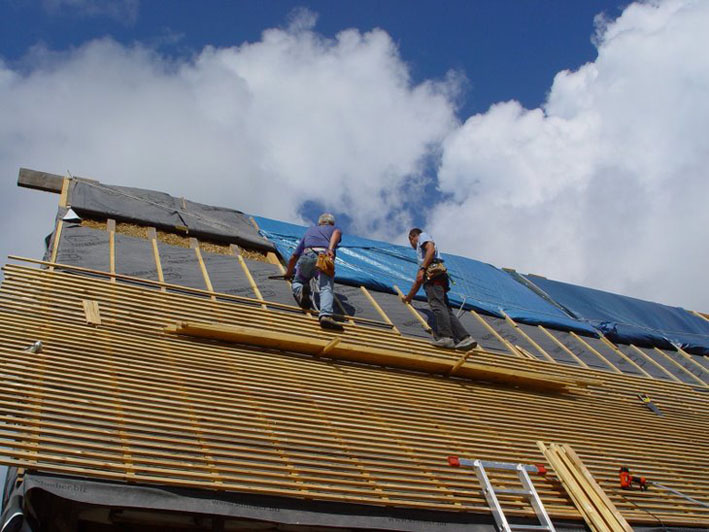

Le lattage
Au dessus des contrelattes clouées sur les poutres en I ou les chevrons, nous clouons les lattes tout les 11 cm: la distance de recouvrement des tuiles plates.
La dalle
Grace au concours de bons amis, la mise en oeuvre de la dalle de bois a été executée, il s'est agit tout d'abord de réaliser les fonds sur lesquels des bottes de pailles seront insérées afin d'assurer l'isolation du plancher
L'isolation du plancher
Monique aidée de Nouchka notre chienne cocker, dépose les bottes de paille entre chaque poutre pour assurer une bonne isolation du plancher
La dalle bois
Au dessus des poutres en I du sol, les plaques d'OSB sont découpées et clouées. Elles recouvrent la paille de la dalle, ainsi qu'un film parre-vapeur
Le lattage est terminé
La facade Est est prête à recevoir les tuiles. Un pare-pluie est disposé en continu sous le lattage pour protéger efficacement la paille de l'isolation.
Une petite sieste au sommet...
Ou quand Bruno s'offre une petite pause au grand air !
Une belle vue de la-haut !
Un petit coup de frime au sommet du faîtage...
La pose des tuiles 09 2008
Sur la façade Ouest, le remplissage avec les petites tuile plates en terre cuite modèle Périgord vieux chateau vieilli 18x28 cm. Içi la grue nous facilite bien la tâche.
La couverture est terminée
Quelques 10000 tuiles représentant environ 15 Tonnes composent cette toiture.
La terre
Nous recevons les deux camions d'argile criblé (2x15 Tonnes). Elle va composer l'enduit extérieur et intérieur mélangée suivant les différentes couches avec de l'eau, de la paille hachée, du sable ou de la chaux hydraulique.
L'élévation des murs en bottes de paille
les bottes de paille sont empilées et coincées entre les montants
La paille des murs
La maison enfin hors d'eau, le remplissage des murs peut commencer: les bottes sont coinçées entre les montants.
Le mur de la façade Ouest 10 2008
Les bottes de paille sont parfois recoupées pour intégrer les contreventements et tassées pour obtenir un "ensemble solidaire".
La projection de la couche d'accroche
tout d'abord ce travail a été entamé manuellement, une première couche d'argile est projetée directement sur la paille.
La projection de la couche d'accroche
puis ensuite à l'aide d'une machine à projeter, la première couche d'argile est projetée directement sur la paille

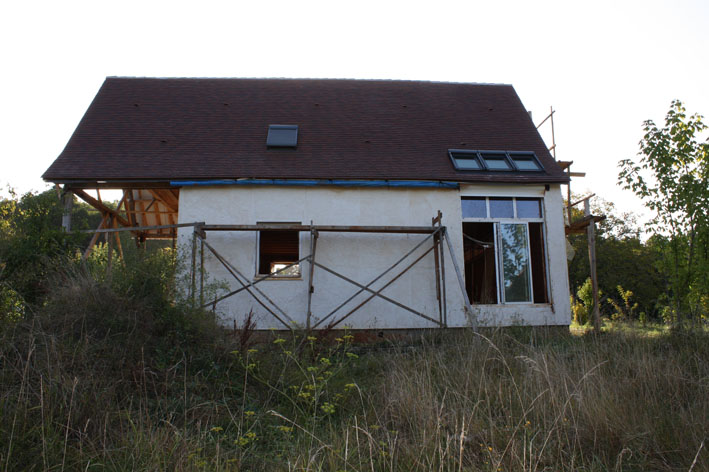

Le mur vu de l'intérieur
La façade Ouest partièlement enduite à la barbotine.
Une autre vue de la charretterie
Cette extension du toit qui habritera une voiture est pour l'instant bien pratique pour tourner la terre au sec
Le mur Est
Une fois les bottes bien coincées entre les montants, leur surface égalisée et rasée au taille haie, nous pouvons "claquer" la première couche de barbotine de terre.

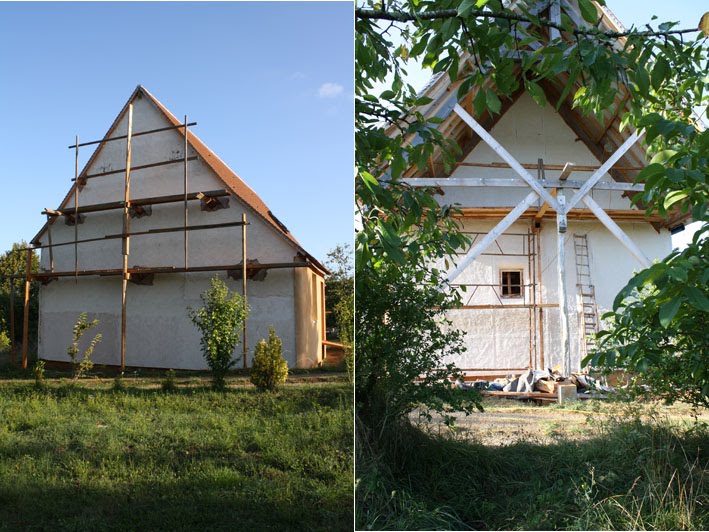

Le pignon nord
tour à tour chaque façade à droit au même traitement!
Le pignon sud
le pignon sud également!
La pose des portes et des fenêtres
fin 2008 la maison est pratiquement hors d'air grace à la pose de toutes ses huisseries
La pose des portes et des fenêtres
une grande baie vitrée réhaussée de velux assurera la clarté de la pièce principale
L'electricité
Avant de renfermer les bottes de pailles dans le plancher, on en profite pour y passer les réseaux électriques qui relieront les différents équipements au tableau, ainsi que celui de l'eau chaude
La mise en place d'une ossature en demi chevrons
à l'intérieur comme à l'extérieur, les murs sont parés de demi chevrons qui permettront de niveler et de régler l'épaisseur de la couche de corps
Les angles des murs
un soin particulier est apporté au traitement des angles! nous avons choisi une finition en quart de cercle, il faut au préalable une préparation rigoureuse de l'angle!
La couche de corps
composé de 4 volumes de sable, 3 de terre et 2 de paille hachée, le mélange est projeté mécaniquement.........
La couche de corps
................................à l'extérieur ...................................comme à l'intérieur
La couche de corps ou l'art de claquer la terre à la main!
malgré la mécanisation de la projection, des interventions manuelles restent incontournables!!
Les enduits extérieurs
préalablement à la réalisation de la couche de finition, les façades sont badigeonnées d'un lait de chaux (4 volumes de chaux pour deux de sable
Les enduits extérieurs
façade ouest
Les enduits extérieurs
la façade est , après cette première couche de lait de chaux, un treillis en fibre de verre est fixé et noyé dans la deuxième couche de corps d'enduit
Les enduits extérieurs
vient ensuite la réalisation de la couche de finition composée de chaux , sable et colorée avec la terre tamisée.
Les enduits extérieurs
remarquez les angles arrondis!!!!une idée de Pierre!! Pas mal !Non?
Les enduits intérieurs
Et oui!! le même traitement de façades qu'à l'extérieur est à réaliser!! dans un premier temps, il s'agit de dresser les murs avec le torchis!
Les cloisons-novembre 2009
l'ossature de cette cloison est suffisamment large pour y passer les gaines de divers réseaux ainsi que celles de la ventilation

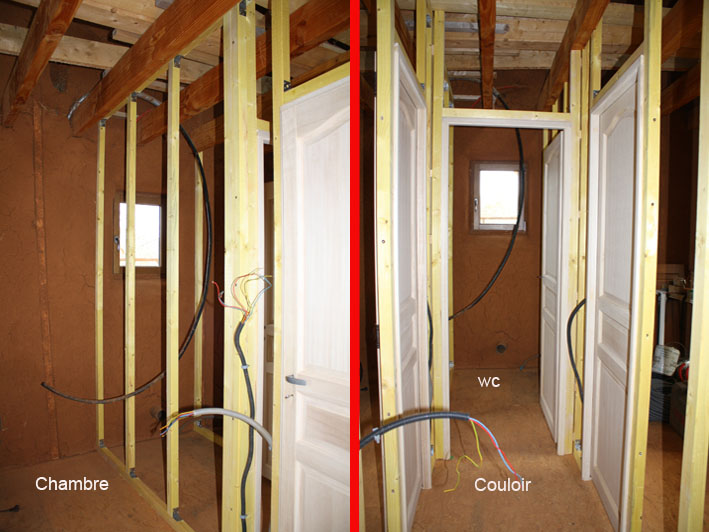

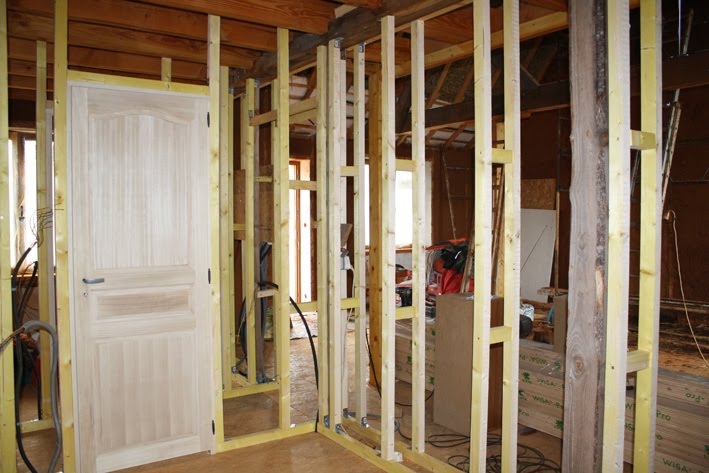

Les cloisons-novembre 2009
la division de l'espace intérieur est réalisée à l'aide d'une ossature bois sur laquelle sera posé fermacell, lambris ou tout autre matériau
Les cloisons-janvier 2010
l'habillage de l'ossature est réalisé en lambris pour des pièces sèches (chambre, couloir etc.....)
Les cloisons-janvier 2010
et en fermacell pour les pièces humides (salle de bains, wc)
Les cloisons-janvier 2010
L'isolation de la cloison tant sut le plan phonique que thermique est assurée par des panneaux de laine de bois
La ventilation-janvier 2010
Le renouvellement de l'air est assuré par une ventilation double flux, l'air est insuflé et extrait dans chaque pièce au moyen des differents tuyaux encastrés dans les cloisons
L'aménagement de la chambre mai 2010
parquet chêne au sol, lambris cloison sud et est
L'aménagement de la chambre mai 2010
murs nord et ouest traités à l'enduit chaux taloché en couche de corps et à l'enduit cire en finition
La pose des wc juillet 2010
ce petit coin d'aisance s'impose, mais nous sommes restés sur un dispositif traditionnel raccordé à une fosse septique
La pose du carrelage juin 2010
en un week end, avec Alain, le carrelage est posé sur les plaques osb après y avoir barbouillé un primaire d'accroche et répendu un réagréage fibré
La pose des sanitaires dans la salle de bains juillet 2010
une cabine de douche et provisoirement le lavabo en attente de son meuble
La réalisation du plafond aout 2010
le lambris a été posé avec Philippe, il est fixé par clips sur tassaux, une ouverture dans le plafond permettra l'acces au grenier
L'habillage des velux aout 2010
aprés la réalisation de l'étancheité au moyen d'un papier parre-vapeur, l'encadrement des velux est habillé de lambris
L'installation et la mise en route du poêle novembre 2010
le chauffage de la maison est assuré par ce magnifique poele à granulés de bois qui nous vient d'Autriche
L'habillage des sous pentes de toit octobre novembre 2010
petit à petit la paille disparait sous un habillage plus conventionnel . Ici les rampants du toit coté est sont parés de lambris jusqu'aux 2/3 de la hauteur
L'habillage des sous pentes de toit octobre novembre 2010
Ici, coté ouest, on distingue encore le papier parre-vapeur qui assure l'étancheité à l'air, ainsi que les tassaux qui attendent l'arrivée du lambris!
L'habillage des sous pentes du toit octobre novembre 2010
le coté ouest est maintenant paré de lambris !
L'habillage des sous pentes de toit octobre novembre 2010
Après les rampants de toit, au dessus de la panne intermédiaire, il a fallu faire une plate forme pour accéder au faitage et y poser le lambris
L'aménagement du coin cuisine mars 2011
les meubles bas sont constitués de caissons fabriqués sur place
Les enduits intérieurs avril 2011
le traitement des murs intérieurs sur les enduits terres ont été les suivants: un lait de chaux en deux couches (chaux melangée à l'eau), gobtis (chaux,sable et eau, étalé à la balayette)pose d'un treillis en fibre de verre, couche de corps talochée pour finir!!
La peinture des murs et des poutres mai 2011
la peinture utilisée est une peinture à la chaux dans laquelle des pigments sont ajoutés en différentes proportions pour varier les teintes
Le carrelage du plan de travail mai 2011
nous l'avons choisi d'une couleur vive
L'ameublement mai-juin 2011
a peine les peintures sèches, les meubles arrivent! c'est toujours le chantier mais ça devient confortable
L'escalier juillet 2011
il a été fabriqué et posé par un artisan local, le bois utilisé est du frêne
L'escalier juillet 2011
c'est louis, notre petit fils, qui inaugure ce superbe escalier avec l'aide de son père!
La mezzanine juillet 2011
réalisée en même temps que l'escalier, elle sécurise les occupants de l'étage et assure une parfaite cohérence avec l'escalier
La cloison du séjour- aout 2011
le lambris a été posé jusqu'au fait de la cloison et fait disparaitre ainsi toutes les gaines techniques
Sous l'escalier
le tableau electrique, et l'aspiration centralisée ont trouvé leur place ici!
La lampe de chevet-juillet 2011
cette lampe de chevet est fabriquée à partir de chutes de bois (chêne, noyer, merisier) assemblées puis mises en forme au tour à bois
La première chambre à l'étage juillet 2011
lambris brut en cloisons, et lambris ciré en sous pente, parquet frene au sol, peinture à la chaux sur le mur et sur les poutres-ici vue coté nord
La première chambre à l'étage juillet 2011
ici vue coté sud, Céline l'a inaugurée!!
Les façades des meubles de cuisine aout 2011
le bois utilisé pour la fabrication des façades de meubles est du bouleau!!
L'enduit extérieur du mur ouest aout 2011
philippe agraffe le treillis de fibre de verre avant de faire le gobtis et l'enduit à la chaux
La cuisine vue du haut-aout 2011
Le cabinet de toilette à l'étage aout 2011
Les murs en lambris de sapin vernis donnent une ambiance de sauna à cette petite pièce de 3m² où rien ne manque!
La peinture des murs et des poutres mai 2011
c'est Monique qui a tout barbouillé!!
La deuxième chambre à l'étage-novembre 2011
lambris brut en cloisons, et lambris ciré en sous pente, parquet en frêne,peinture à la chaux sur le mur et sur les poutres-ici vue coté sud
La deuxième chambre à l'étage-novembre 2011
lambris brut en cloisons, et lambris ciré en sous pente, peinture à la chaux sur le mur et sur les poutres-ici vue coté nord
Les façades des meubles de cuisine-novembre2011
les meubles hauts viennent compléter lensemble et intègrent l'electroménager
Le coin cuisine-la place du chien
même le pied de table est fait maison! merisier tourné, incrusté de liserets de bois d'essences différentes
Les lambourdes et le lambris janvier 2012
un enchevêtrement de lambourdes est dressé jusqu'au faîte de la mezzanine, il servira de support au lambris
Les lambris de la mezzanine-mars 2012
ça y est enfin! la paroie nord du séjour et de la mezzanine est entièrement habillée de lambris vernis.
La déco de la salle de bains- mars 2012
carrelage et frise multicolore avec enduit mural façon tadelakt coordonné égayent la pièce! restent les façades des meubles à fabriquer!
Les meubles de salle de bains-mai 2012
les façades des meubles sont réalisées en bouleau
La salle de bains-juin 2012
coté nord- les meubles en bouleau teinté chêne naturel - coté sud un placard double porte masque les installations techniques
Les badigeons des façades- septembre 2012
les façades sont badigeonnées à la brosse d'un mélange de chaux aérienne, poudre de marbre et de pigments- ici la façade est
Les badigeons des façades-septembre 2012
les façades sont badigeonnées à la brosse d'un mélange de chaux aérienne, poudre de marbre et de pigments-ici l'angle de la façade sud ouest
Les badigeons des façades-septembre 2012
les façades sont badigeonnées à la brosse d'un mélange de chaux aérienne, poudre de marbre et de pigments-ici la façade ouest
Des espaces de rangement-novembre 2012
cet ensemble comprend :une partie coté sejour dont les portes seront en frene, et une partie coté cuisine avec refrigérateur intégré, rangement à balais et divers espaces dont les portes de façades seront en bouleau...................
Des espaces de rangement-novembre 2012
..............ainsi qu'un espace à l'entrée comportant un vestiaire en partie haute et un rangement à chaussures en bas- cet espace sera habillé de portes de frêne
Des espaces de rangement-novembre 2012
l'espace sous l'escalier habrite 3 caissons de rangement montés sur glissières, ils seront habillés de portes de frêne
Le bardage du pignon sud-mars 2013
la réalisation du bardage du pignon sud a nécessité la location d'un camion avec nacelle. P'tit Louis fut ravi d'en profiter comme en manège!
Le Bardage-Les volets-Les gouttières -printemps 2013
Cette photo illustre les travaux réalisés en extérieur sur la maison- le bardage du pignon est en pin des landes- les volets en alluminium et les gouttieres sont de type nantaises en zing
La terrasse-juin 2013
Cette terrasse de 27m² est réalisée de la façon suivante : pose d'un géotextile, 8m3 de calcaire concassé, treillis soudé, 6m3 de béton ..........
La terrasse-juin 2013
......... Et bois composite pour finir l'ensemble! bientôt l'appéro, il commence à faire soif!!
La charretterie-aout 2013
Après la dalle de la terrasse, nous étions fin chauds pour réaliser celle de la charretterie. Ce fut fait en 3 coups de cuillère à pot grace au concour d'Alain!
La charretterie-aout 2013
Et voilà le travail!! Y'a plus qu'à laisser prendre! Et garrer la voiture!
Le puits canadien-septembre 2013
Réalisation à la pelle mécanique d'une tranchée de 1.50 de large par 20 m de long et 2m de profondeur! Soit 60m3 de déblai à entreposer!
Le puits canadien-septembre 2013
Pose d'un lit de sable d'une dizaine de cm d'épaisseur.
Le puits canadien-septembre 2013
pose d'une double rangée de tuyaux en polypropylène de 200mm de diamètre. Ils relient la bouche d'aspiration au puits à condensats
Le puits canadien-septembre 2013
Pose d'un nouveau lit de sable sur les tuyaux cette fois, pour une épaisseur de 20cm et remblaiement à la pelle mécanique. L'excédent de remblai est emmené en décharge. Reste plus qu'à réaliser les raccordements intérieurs!
Le perron-octobre 2013
ce perron a été réalisé dans les même matériaux que la terrasse ( bois composite posé sur plots de maçonnerie
Les plantations-fevrier 2014
au nord de la terrasse 3 arbustes à feuillage caduc-forsythia, végélia, deutzia
plantations fevrier 2014
des petits plants d'essences variées parsement la rocaille-aubriette, corbeille d'argent, campanules, bergenia et joubarbe composent cette rocaille
plantations février 2014
le flanc sud de la terrasse est bordé d'abustes persistants qui masqueront la surélévation- de gauche à droite: photinia,oranger du mexique,feijoa, arbousier,hypericum hidcote
Les acces-avril 2014
entrée nord est ,fini les pieds dans la boue! même la voiture peut être garée dans la charretterie!
Les accès-avril 2014
50m² de petits pavés 10x10 posés sur 7cm de mortier maigre, grâce à la participation active d'Alain
Le nivellement du terrain
Avec la participation de Serge, le terrain a été nivelé, labouré, 3 semis remorques de terre végétale ont été déversés, étalés et ensemencés
A+
